产品用途：
适用于建筑物发生火情或其他紧急情况下为应急照明等各种灯具（含单进单出型金属卤素灯、钠灯）提供集中供电的应急电源装置。

安装形式：
落地式、挂式、嵌式三种。

备用时间：
90分钟

产品特点:
·采用*新IGBT逆变技术；
·采用集中供电模式，无需特殊灯具；
·应急供电时，正弦波交流电输出，稳压、稳频、静置无噪音、无公害；
·可消防联动，可计算机监控，可消防中心控制；
·逆变变压器输出，LCD液晶显示。

产品优点：
·设计简单，施工方便；
·综合造价低，节省投资；
·寿命长，主机寿命20年以上；
·免维护电池，可循环使用300～500次；
·管理简单，自动瞬间切换，可无人值守；

·保持照度稳定，工作可靠，维护简便。

“EPS蓄电池30KW集中式应急控制电源售后”参数说明

是否有现货：	是	认证：	CCC
电路结构：	电容降压	驱动方式：	稳压式
型号：	Dw-d/dw-s	规格：	0.6kw-200kw
输出电压：	380/220V±3%	输入电压：	380V±20%
输出波形：	正弦波	产量：	76678

“EPS蓄电池30KW集中式应急控制电源售后”详细介绍

工作原理

EPS应急电源采用单体逆变技术，集充电器、蓄电池、逆变器及控制EPS应急电源工作原理图引

器于一体。系统内部设计了电池检测、分路检测回路，其他主要部件的工作原理如图所示，智能化应急电源，采用后备式运行方式。

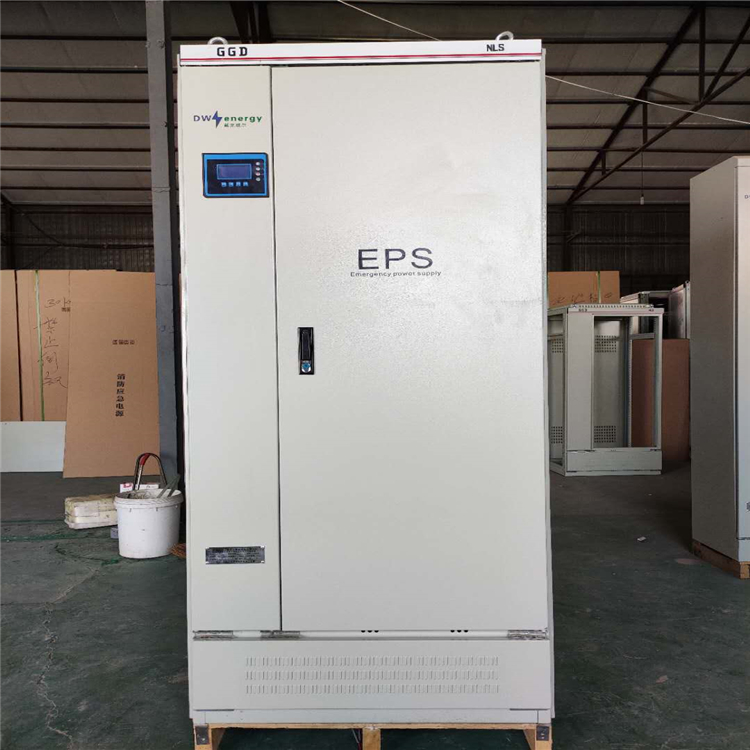

EPS蓄电池30KW集中式应急控制电源售后

1、当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理，然后再由电池组向逆变器提供直流能源。在这里,充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量（Ah）的充电电流的小功率直流电源，它并不具备直接向逆变器提供直流电源的能力。此时，市电经由EPS的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。与此同时，在EPS的逻辑控制板的调控下，逆变器停止工作处于自动关机状态。在此条件下，用户负载实际使用的电源是来自电网的市电，因此，EPS应急电源也是通常说的一直工作在睡眠状态，可以有效的达到节能的效果。

2、当市电供电中断或市电电压超限（±15%或±20%额定输入电压）时，互投装置将立即投切至逆变器供电，在电池组所提供的直流能源的支持下，此时，用户负载所使用的电源是通过EPS的逆变器转换的交流电源，而不是来自市电。

3、当市电电压恢复正常工作时，EPS的控制中心发出信号对逆变器执行自动关机操作，同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。此后，EPS在经交流旁路供电通路向负载提供市电的同时，还通过充电器向电池组充电。

4、除用于应急照明系统外，其中三相智能化变频应急电源主要是为一级负荷中的电动机提供一种可变频的应急电源系统，该产品方便解决了电动机的应急供电及其启动过程中对供电设备的冲击影响。智能化应急电源可接受消防联动信号、建筑智能总线信号控制，并可设定优先级，防止越级控制。

类别

EPS应急电源规格很多，按输入方式可分为单相220V和三相380V；按输出方式可分为单相、三相及单、三相混合输出；安装形式有落地式、壁挂式和嵌墙式三种；容量有从0.5kW到800kW各个级别；按服务对象可分为动力负载和应急照明两种；其备用时间一般有90～120分钟，如有特殊要求还可按设计要求配置备用时间。因此EPS应急电源能满足我们一般工程中的需要。

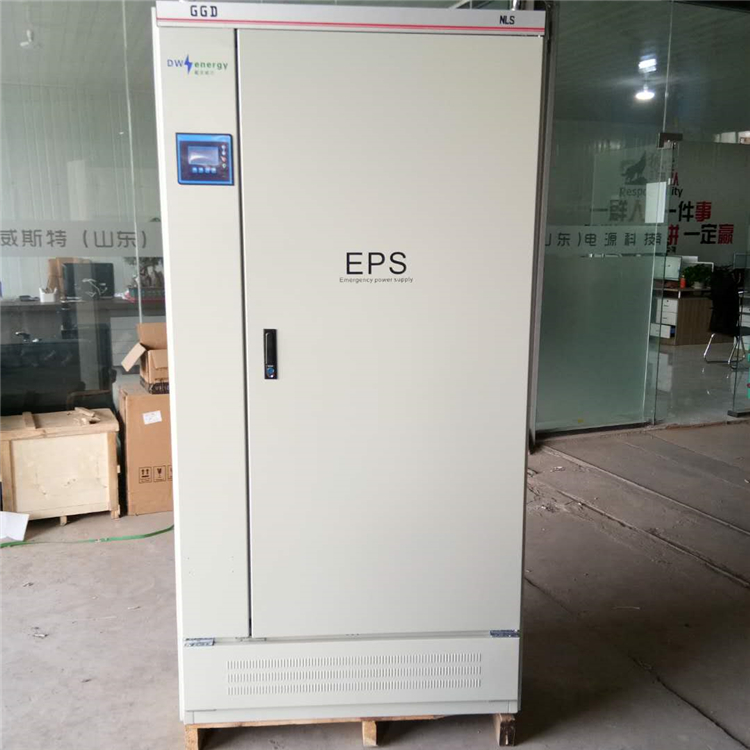

EPS蓄电池30KW集中式应急控制电源售后

选型原则

一、负载容量选型原则:

因电动机的启动冲击，与其配用的集中应急电源容量按以下容量选配。

1、电动机变频启动时，应急电源容量可按电动机容量1.2倍选项配。

2、电动机软启动时，应急电源容量应不小于电动机容量的2.5倍。

3、电动机Y-△启动时，应急电源应不小于电动机容量的3倍。

4、电动机直接启动时,应急电源容量应不小于电动机容量的5倍。

5、混合负载中,电机的容量若小于总负载容量的1/7。

二、选型容量计算方法:

1、EPS应急电源用于带应急灯具负载时：

（1）当负载为电子镇流器日光灯，EPS容量计算方法：EPS容量=电子镇流器日光灯功率和×1.1倍。

（2）当负载为电感镇流器日光灯，EPS容量计算方法：EPS容量=电感镇流器日光灯功率和×1.5倍。

（3）当负载为金属卤化物灯或金属na灯，EPS容量计算方法：EPS容量=金属卤化物灯或金属na灯功率和×1.6倍。

2、当用于带混合负载EPS应急电源时，EPS容量的计算方法：

（1）当EPS带多台电动机且都同时启动时，则EPS的容量应遵循如下原则：

EPS容量=变频启动电动机功率之和+软启动电动机功率之和×2.5+星三角启动机功率之和×3+直接启动电动机之和×5倍

（2）当EPS带多台电动机且都分别单台启动时9不是同时启动），则EPS的容量应遵循如下原则：

EPS容量=各个电动机功率之和，但必须满足以下条件：

※ 上述电动机中直接启动的的单台电动机功率是EPS容量的1/7。

※ 星三角启动的的单台电动机功率是EPS容量的1/4。

※ 软启动的的单台电动机功率是EPS容量的1/3。

※ 变频启动的的单台电动功率不大于EPS的容量。

※ 如果不满足上述条件，则应按上述条件中的数调整EPS的容量，电动机启动时的顺序为直接启动在先，其次是星三角的启动，有软启动的再启动，是变频启动的再启动。

（3）当EPS带混合负载时EPS应遵循如下原则：

EPS容量=所有负载总功率之和，但必须中以下六条件，若不满足，再按照其中的容量确定EPS容量。

※ 负载中直接同时启动的电动机功率之和是EPS容量的1/7。

※ 负载中星三角同时启动电动机功率之和是EPS容量的1/4。

※ 负载中软启动同时启动的电动机功率之和是EPS容量的1/3。

※ 负载中变频启动同时启动电动机功率之和不大于EPS的容量。

※ 同时启动的电动机当量功率之和不大于EPS的容量。

电动机功率容量=直接启动的电动机总功率x5+星三角同时启动的电动机总功率x3+软启动同时启动的电动机总功率x2.5+变频启动且同时启动的电动机总功率

若电动机前后启动时间相差大于1分钟均不视为同时启动。

※ 同时启动的所有负载（含非电动机负载）的当量功率之和不大于EPS的容量。

同时启动的所有负载的功率之和=同时启动的非电动机总功率×功率因数+电动机当量总功率。

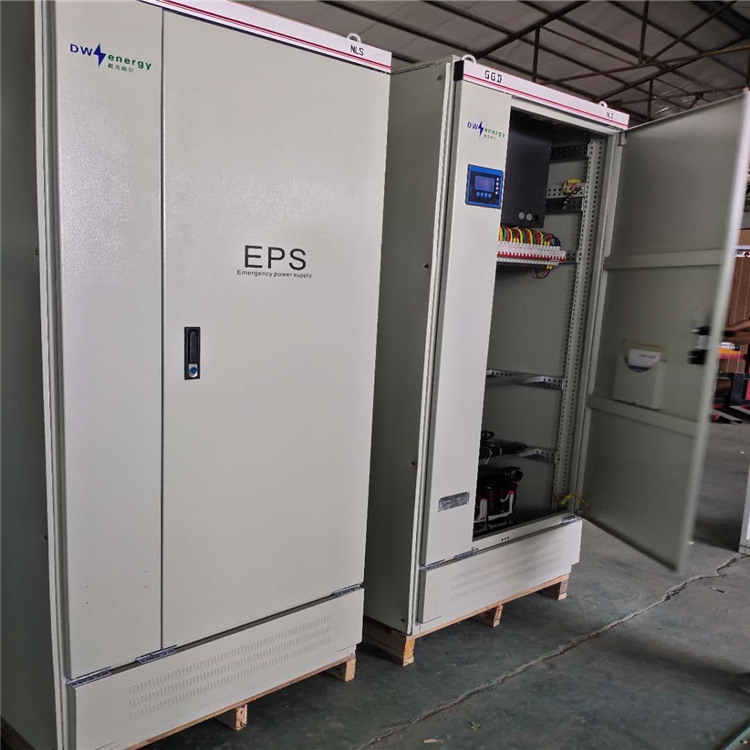

EPS蓄电池30KW集中式应急控制电源售后
