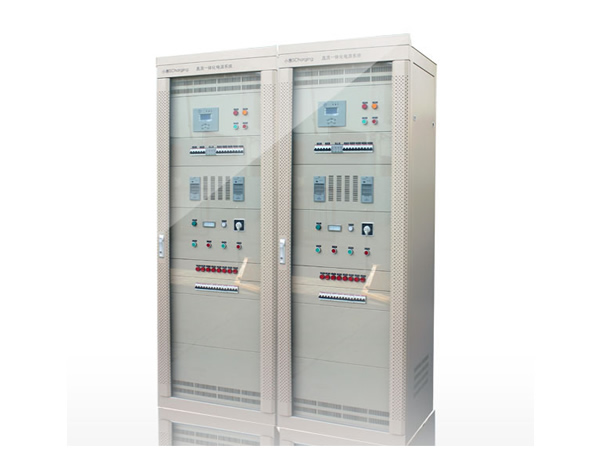

高频开关电源直流屏

 适用范围

     GZDW系列直流电源系统主要由智能高频开关电源模块、中央监控单元、免维护蓄电池和馈电回路等构成,具有重量轻、体积小、效率高、无污染等诸多优点,是传统直流电源成套装置的理想换代产品。主要适用于中小型发电厂、水电站、各类变电站、开闭所和其它使用直流设备的领域,如石化、矿山、铁路、通讯、冶金、高层建筑等,作为高压开关分合闸、继电刨花、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。

型号命名规则

如:GZDW—40AH/220V—M—GK表示额定电压为220V,蓄电池容量为40Ah,电池种类为铅酸蓄电池的高频开关电源一体柜系统。


系统特点

l 两路交流输入,能自动实现切换,可靠性高,系统运行稳定;

l 采用开关电源技术,输出纹波大大减小,有效的延长了电池的使用寿命;

l 充电机与控制整流器采用相互独立的方式,故障时充电机与控制整流器可以相互替换;

l 采用高品质,高性能的中央监控单元,能可靠的进行数据采集和信号处理等;

l 高频开关电源采用N+1热备份,使得任意一个模块退出运行均不影响系统的正常运行,保证了整个系统  的可靠性,可方便地满足各种系统的要求;

l 当中央控制系统故障退出时,充电及整流模块能正常工作,确保供电系统能正常工作;

l 通过中央监控系统实现蓄电池均充/浮充的自动转换;

l 严格按照蓄电池充电曲线对蓄电池进行充电,避免过充和欠充现象,能有效延长电池的使用寿命;

l 可根据环境温度及时调整充电电压,使电池保持在*佳充电状态;

l 以特制的二极管整流模块替代传统硅链,确保降压单元的高可靠性;

l 人机界面全中文显示,界面友好,直观形象,操作简便;

l 人机界面具有进行参数设置、状态查询、开关机控制等功能;

l 开放式接口设计,具有强大的通讯功能,可通过微机通讯接口实现“遥信、遥测、遥控、遥调”功能,可根据用户需要传递相应的实时数据和告警信息;

l 可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够实时监测系统绝缘情况,确保系统和人身安全。

l 系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全性有充分保证;

环境条件

l 安装地点:室内安装(也可装于箱变);

l 环境温度:-15℃~ +45℃,*大日温差≤35℃;

l 相对温度:日平均湿度不大于90%,月平均湿度不大于85%;

l 海拔高度:安装地海拔高度不高于3000米;

l 污染等级:≤3级,环境中无导电微粒,易爆尘埃;

l 周围空气:无引起火灾,无腐蚀金属和破坏绝缘的气体,有良好的空气流动和散热条件;

l 安装场所:应无剧烈振动和冲击,地震烈度不超过8度,装置的垂直倾斜度不超过5%;

输入参数

交流输入电压:380VAC ± 15%

频率:50 Hz ± 10%

功率因数:≥0.92

效率:≥94%

输出参数

系统类别:220V系统 / 110V系统

直流额定电压:220VDC / 110VDC

输出电压范围:198~286VDC / 99~143VDC

输出电流范围:10A~400A

蓄电池的额定容量:10~3000Ah

纹波系数:≤0.05%

稳压精度:≤±0.5%

稳流精度:≤±0.5%负载电流

负载调整率:≤±0.5%

电网调整率:≤±0.1%

电压上升时间:3~8秒

输出恒流范围:10%~*额定电流

温度系数(1/℃):≤0.2‰

均流特性:充电模块间电流不均衡度≤±3%

噪声:≤45dB

GZSD系列高频开关直流电源柜

     GZSD系列高频开关直流电源柜是我公司消化吸收国内外同类产品的优点,根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置,是目前变配电系统必不可少的直流电源系统。广泛应用于电力系统500KV及以下的发电厂、变电站、工矿企业。产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统,可实现无人值班,是传统直流电源成套装置的理想换代产品。

     GZSD系列直流电源柜,采用了近年来发展并已成熟的新技术和元器件(如PLC、智能型整流模块、触摸屏、免维护铅酸蓄电池等),从而使直流主电路具有线路简单,保护配合合理,控制单元具有以智能化为主的全数字式调节、控制、检测(取代了绝缘监察、过、欠压、闪光等继电器)、信号等功能。具有标准通讯接口,通过上位机可实现对本设备的“三遥”(遥控、遥测、遥信),可实现无人值守,是新型的直流电源装置。

    GZSD系列直流电源柜,具有强大的软件功能、集成化程度高、技术先进、操作简单、维护方便等特点。


常规型号:GZSD-40AH/220V  GZSD-65AH/220V   GZSD-100AH/220V

             GZSD-150AH/220V   GZSD-200AH/220V  等
